UnityとBlenderでRPGを作る #2 – ステージを作り、キャラクターを置いてみる

前回プロジェクトを作ったので、今回はステージを作って、プレーヤーも置いてみます。

床を作る

現在は何もない状態なので、まずは地面を作ります。
Hierarchy > Create > 3D Object > Planeを選択し、床を作ります。

Unity 地面を作る

はい、これで床ができました。

プレーヤーキャラクターを配置

続いて、キャラクターを置いてみましょう。
キャラクターの作り方はこちらを参考にしてみてください。
BlenderでエクスポートしたFBXファイルをAssetにドラッグドロップします。
今回使ったFBXファイルはここに置いておきますね。

次に、Animation Typeを設定しておきます。
キャラクターを動かすときに必要です。

Humanoidを選択したら、下のApplyボタンを押して適用します。

続いて、実際にゲーム上に置いてみましょう。
AssetからHierarchyにドラッグアンドドロップします。

なんかめり込んでしまっているので、位置調整しましょうか。
PositionのYを1にします。

これでキャラクターを配置することができました。
本日はここまで。
明日はキャラクターを動かせるようにしてみます。

UnityとBlenderでRPGを作る #1 – Unityのプロジェクトを作る

前回、Blenderでキャラクターを作ったので、今度はそれをUnity上で動かしてみます。

プロジェクト作成

まずはUnityのプロジェクトを作りましょう。
Unityのインストールなどは省きます。バージョンはUnity 2019.2.12f1です。

Unityを開き、新規作成をクリックします。

プロジェクト名はRPGとしましょうか。
今回は3Dのプロジェクトを作りますよ。

作成をクリックすると空のプロジェクトが作成されます。

本日はここまで~。

Blender 練習 キャラクター作り その3 動かす

3DCGが歩いてます

前回(その2)

前回まででモデルの準備ができたので、続いてボーンを入れて実際にUnityで動かしてみます。

ボーンはこちらにあります。

メタリグ

ボーンを入れる Blender
ボーンを追加

ボーンを追加したら、拡大縮小してモデルとボーンを合わせます。

ボーンを修正 blender
ボーンを修正

続いて、ボーンとモデルをペアレント設定します。

まずはモデル、ボーンの順に選択して、

選択する

つぎにペアレントを設定します。「Ctrl + P」を押したあとに、以下の「自動のウェイトで」を選択します。

自動のウェイトで

これでペアレント設定が完了したので、Unityで使えるように保存します。

ファイル→エクスポート→FBXの順に選択して、FBX形式で出力します。
このとき、カメラなどは不要なので、メッシュとアーマチュアのみをエクスポートするようにします。

FBXで出力
FBXで出力

以降はUnityでの作業。

プロジェクトに先程作ったFBXファイルをドラッグドロップします。

Unityのインスペクタから、Rig→Animation Type→Humanoidに設定して「Apply」ボタンを押します。

これでエラーが出なければ成功なのですが。。。。私はここで失敗しました。

Unity Blender

足の部分が失敗しているみたいです。

これはどうやら、脚を1つの立方体で作ってしまったために起こった模様。

というわけで足を作り直しました。

脚の作り直し
脚の作り直し

太ももとふくらはぎを2つの立方体で作り直しました。

脚の作り直し
脚の作り直し

うまくいきましたー。

あとはアニメーションを持ってきます。

Unity-chanをアセットストアからインポートして、オブジェクトに設定したました。ここはUnityの設定なので割愛。

歩くアニメーションを設定したら、ちゃんと動きました〜。

3DCGが歩いてます
3DCGが歩いてます

Blenderで作ったモデルの動かし方はだいたいわかったので、今後はUnityでの操作方法など勉強してみます。

Blender 練習 キャラクター作り その1 胴体と頭

Unity でゲームを作ろうと思ってまして。

手始めとして Blender で3Dモデリングを勉強してます。

まずはキャラクター作りの練習から。

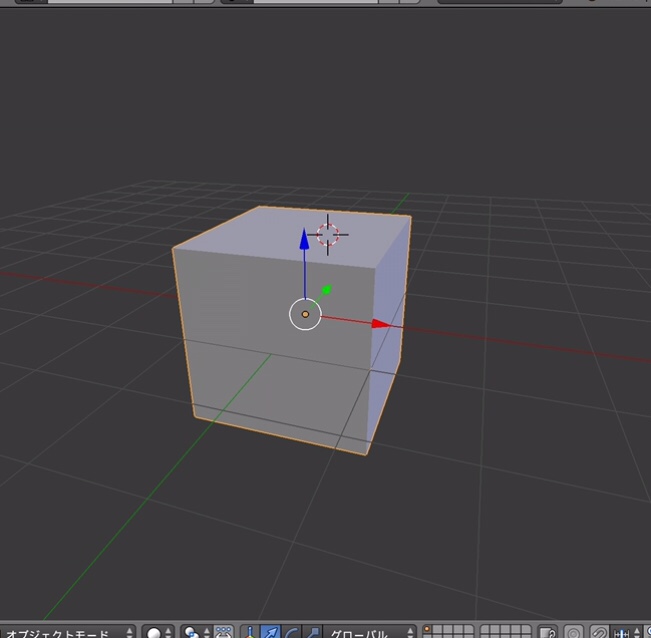

立方体を変形して胴体を作成します。

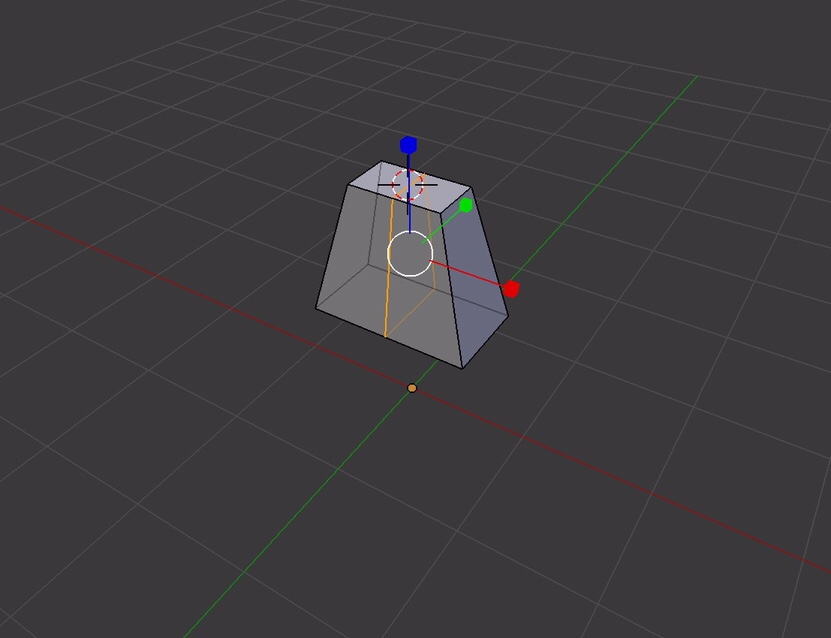

続いて、位置を調整した後、半分に切って左半分を削除して、ミラーを追加します。

胴体を真ん中から上に移動。

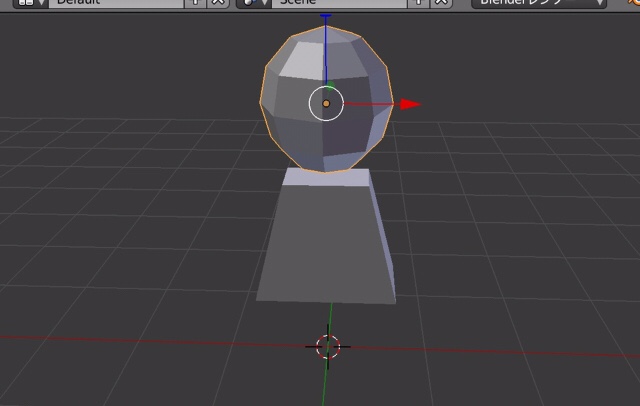

さらに、UV球メッシュを追加します。

これで胴体と頭まで追加が完了。

次回は手足を作ります。

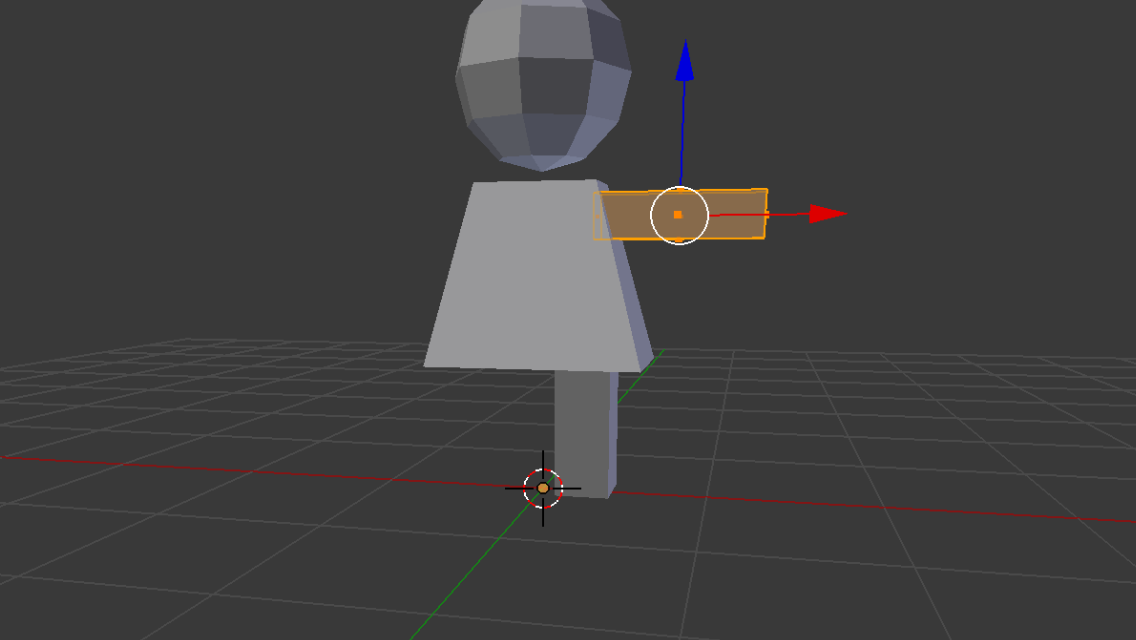

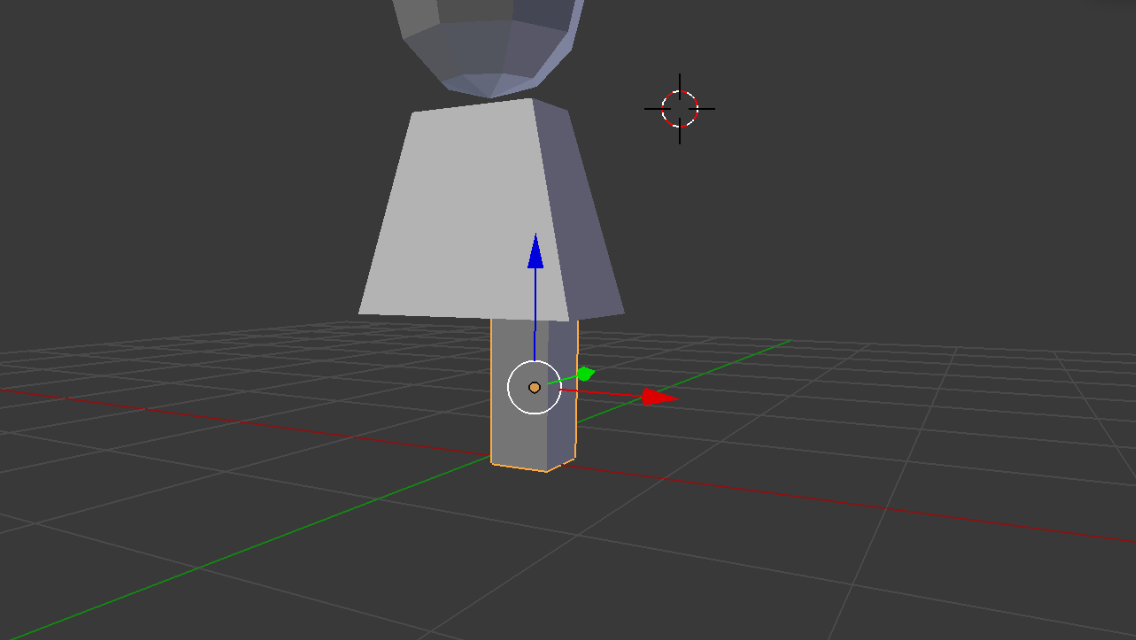

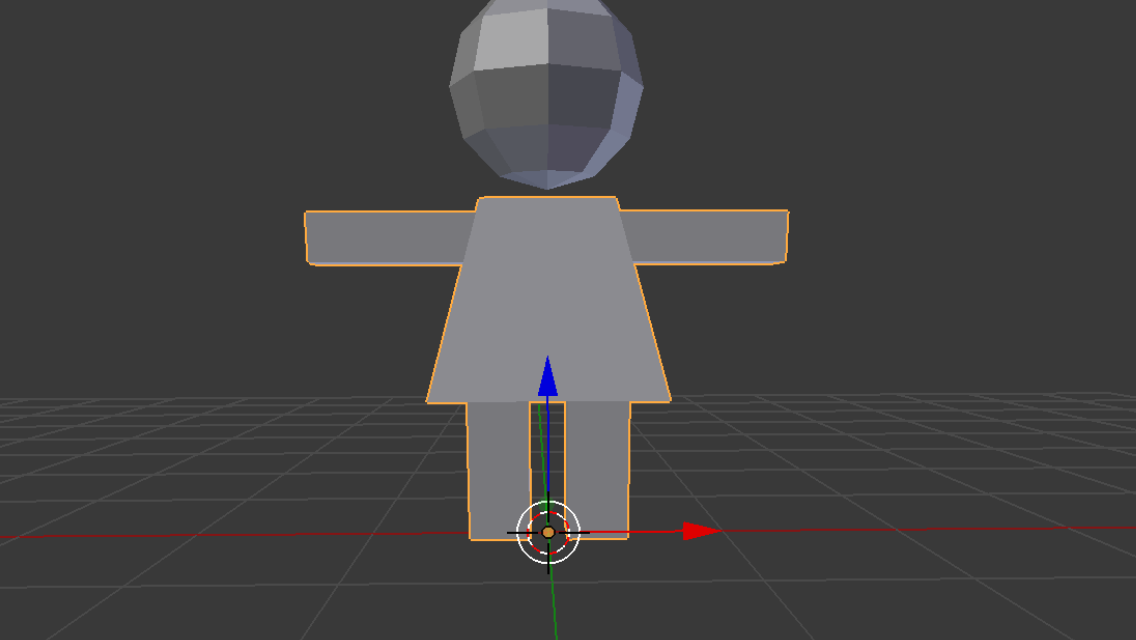

Blender 練習 キャラクター作り その2 手足

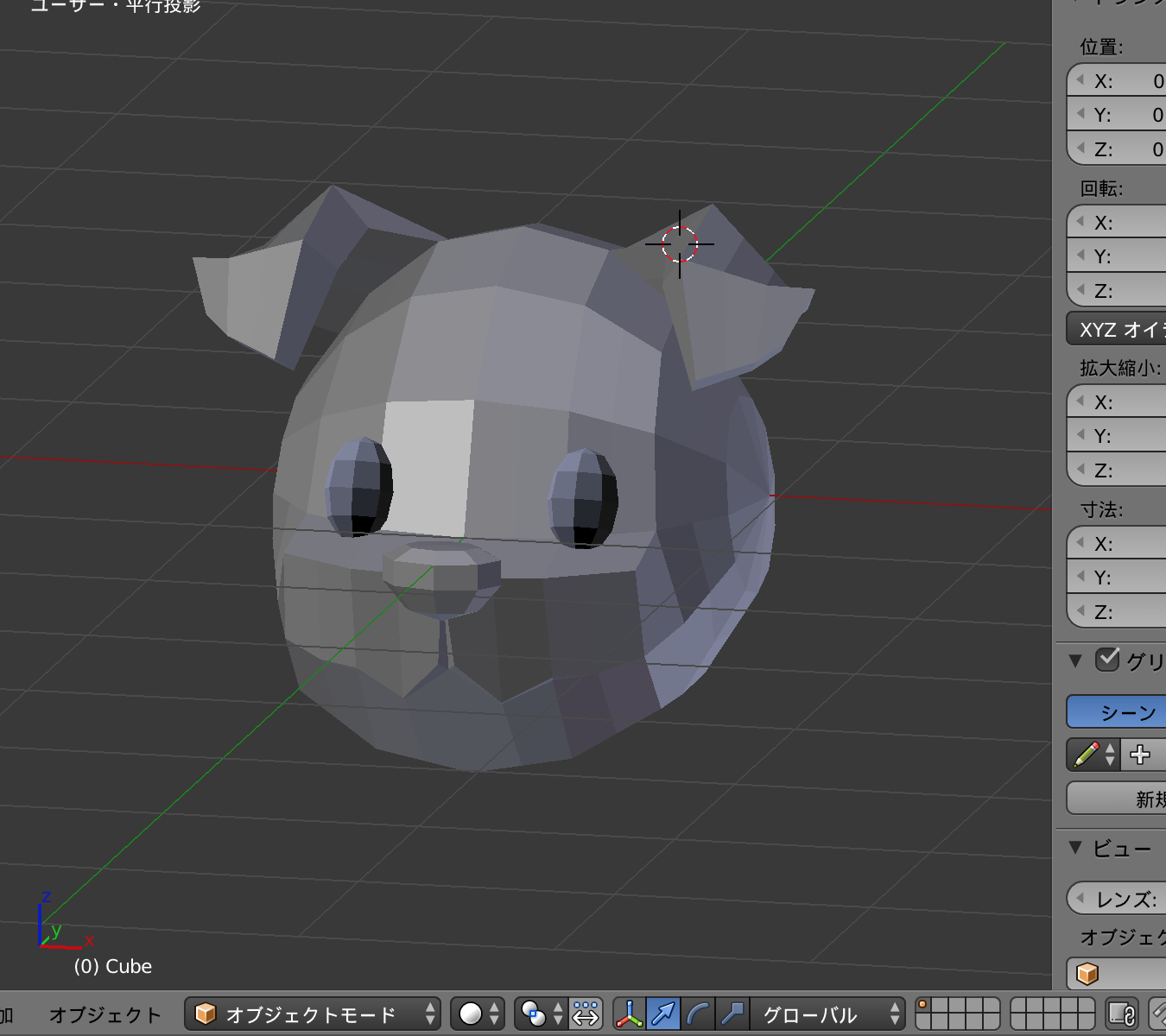

3Dモデリング勉強中

3Dモデリングを勉強中です。

ソフトはBlender

本はこちら。ソーテック社の、Blender 3DCG モデリングマスター。

基本操作や考え方が学べて、なかなか良い本です。
